Standarta materiāls

Nitrila gumijas NBR vai Fluororubber FKM

* Var pielāgot citas materiālu kombinācijas

atbilstoši darba apstākļiem.

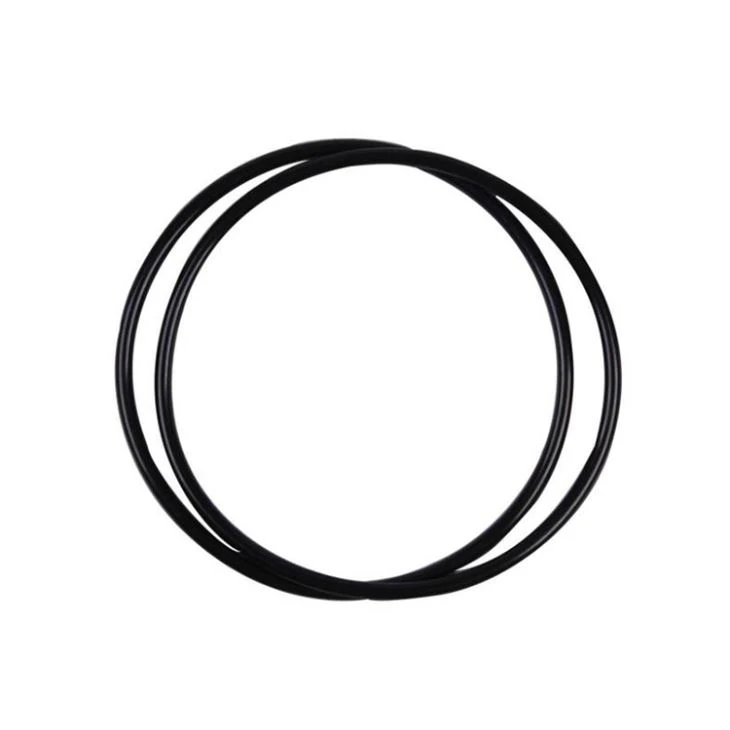

Produkta ievads

Četrstūris, kas pazīstams arī kā X-gredzena blīvējums, veidojas, vulkanizējot veidnē, veidojot gredzenveida blīvējumu, kas šķērsgriezumā ir četras blīvējuma lūpas.

Produkta priekšrocības

Zemu izmaksu blīvēšanas risinājums

Hidrauliskā un atpakaļgaitas kustībā nav viegli izkropļota

Simetrisks šķērsgriezums

Vai nu viens, vai dubultas darbības atbalsts

Plašas lietojumprogrammas, viegli saskaņojamas

Vienots saskares spiediens un zema noplūde

Vienkārša un ātra uzstādīšana bez palīgierīcēm

Augsta saderība, gandrīz saderīga ar visiem šķidrumiem

Blīvēšanas princips

Quad gredzens ir blīvējošs elements, kas ir piemērots

virzuļiem, virzuļu stieņiem, virzuļiem utt

kustība; un to var pielietot arī šahtām un

spieķi, spirāle un rotācija

-disīcijas. Uzstādot dažādos gropju veidos,

tā radiālais vai aksiālais priekšsaspiešana rada sākotnējo

blīvēšanas spēja četrstūrveida gredzenam, kas palielina

spiediena pieaugumam. Saskaņā ar tiesību aktu

spiediena, kvadrāta gredzena šķērsgriezuma forma

padarīs spiedienu vienmērīgi pārraidītu visos aspektos

(kā parādīts labajā attēlā, tam ir labs blīvēšanas efekts).

Darbības stāvoklis

Ātrums	Spiediens	Temperatūra	Mediji	Piegādātā diametrs
-	0-20Mpa	-30 200 ~ 200 ℃	Hidrauliskā eļļa (minerāleļļas bāze)	3mm-600mm

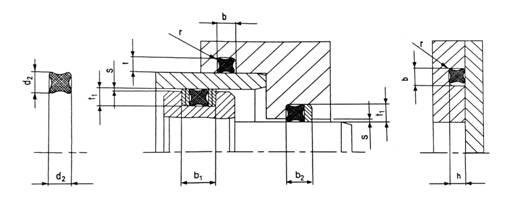

Tehniskais rasējums

Montāžas izmēri

d ₂	t / h	t ₁	b	r	S
1.02	0,75	0,80	1.20	0,10	0,03
1.27	0,90	1.00	1.40	0,10	0,03
1.52	1.15	1.25	1.70	0,22	0,04
1.78	1.40	1.50	2.00	0,22	0,05
2.62	2.25	2.30	3.00	0,30	0,08
3.53	3,10 (3,00)	3,20 (3,15)	4.00	0,40	0,08
5.33	4,75 (4,50)	4,90 (4,75)	6.00	0,40	0,10
6.99	6,20 (6,00)	6,40 (6,20)	8.00	0,60	0,10

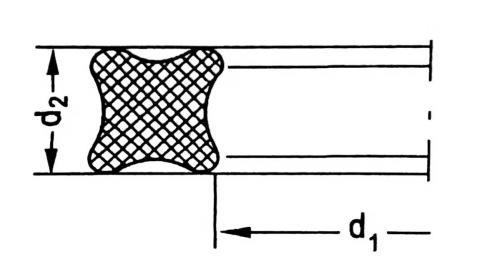

Specifikāciju saraksts

d1	±	d2	±	d1	±	d2	±
0,74	0,1	1.02	0,08	113,89	0,76	3.53	0,1
1.07	0,1	1.27	0,08	113.07	0,76	3.53	0,1
1.42	0,1	1.52	0,08	120.24	0,76	3.53	0,1
1.78	0,13	1.02	0,08	123.42	0,84	3.53	0,1
1.78	0,13	1.78	0,08	126.59	0,84	3.53	0,1
2	0,13	1.5	0,08	129,77	0,84	3.53	0,1
2.57	0,13	1.78	0,08	132,94	0,89	3.53	0,1
2.9	0,13	1.78	0,08	136.12	0,89	3.53	0,1
3.68	0,13	1.78	0,08	139,29	0,89	3.53	0,1
4.47	0,13	1.78	0,08	142,47	0,89	3.53	0,1
5.28	0,13	1.78	0,08	145,64	0,89	3.53	0,1
6.07	0,13	1.78	0,08	148.82	0,89	3.53	0,1
7.65	0,13	1.78	0,08	151.99	0,89	3.53	0,1
8.2	0,13	1.78	0,08	158,34	1.02	3.53	0,1
9.25	0,13	1.78	0,08	164,69	1.02	3.53	0,1
10.82	0,13	1.78	0,08	171.04	1.02	3.53	0,1
12.42	0,13	1.78	0,08	177,39	1.02	3.53	0,1
14	0,18	1.78	0,08	183,74	1.14	3.53	0,1
15.6	0,23	1.78	0,08	190.09	1.14	3.53	0,1
17.17	0,23	1.78	0,08	196.44	1.14	3.53	0,1
18.77	0,23	1.78	0,08	202.79	1.14	3.53	0,1
20.35	0,23	1.78	0,08	209.14	1.27	3.53	0,1
21,95	0,23	1.78	0,08	215,49	1.27	3.53	0,1
23.52	0,23	1.78	0,08	221,84	1.27	3.53	0,1
25.12	0,25	1.78	0,08	228.19	1.27	3.53	0,1
26.7	0,25	1.78	0,08	234.54	1.4	3.53	0,1
28.3	0,25	1.78	0,08	240.89	1.4	3.53	0,1
29.87	0,28	1.78	0,08	247,24	1.4	3.53	0,1
31.47	0,28	1.78	0,08	253,59	1.4	3.53	0,1
33.05	0,28	1.78	0,08	266,29	1.4	3.53	0,1
34.65	0,33	1.78	0,08	278.99	1.65	3.53	0,1
37.82	0,33	1.78	0,08	291,69	1.65	3.53	0,1
41	0,33	1.78	0,08	304,39	1.65	3.53	0,1
44.17	0,38	1.78	0,08	329,79	1.65	3.53	0,1
47.35	0,38	1.78	0,08	355,19		3.53	0,1
50,52	0,46	1.78	0,08	38.59	1.65	3.53	0,1
53.7	0,46	1.78	0,08	405,26	1.9	3.53	0,1
56.87	0,46	1.78	0,08	430.66	2.16	3.53	0,1
60.05	0,46	1.78	0,08	456,06	2.42	3.53	0,1
63.22	0,46	1.78	0,08	10.46	0,13	5.33	0,13
66.4	0,51	1.78	0,08	12.07	0,13	5.33	0,13
69.57	0,51	1.78	0,08	13.64	0,18	5.33	0,13
72,75	0,51	1.78	0,08	15.24	0,23	5.33	0,13
75.92	0,61	1.78	0,08	16.81	0,23	5.33	0,13
82.27	0,61	1.78	0,08	18.42	0,25	5.33	0,13
88,62	0,61	1.78	0,08	19.99	0,25	5.33	0,13
94,97	0,69	1.78	0,08	21.59	0,25	5.33	0,13
101.32	0,69	1.78	0,08	23.16	0,25	5.33	0,13
107.67	0,76	1.78	0,08	24.77	0,25	5.33	0,13
114.02	0,76	1.78	0,08	26.34	0,25	5.33	0,13
120.37	0,76	1.78	0,08	27.94	0.3	5.33	0,13
126,72	0,94	1.78	0,08	29.51	0.3	5.33	0,13
133.07	0,94	1.78	0,08	31.12	0.3	5.33	0,13
1.24	0,1	2.62	0,08	32.69	0.3	5.33	0,13
2.06	0,1	2.62	0,08	34.29	0.3	5.33	0,13
2.84	0,13	2.62	0,08	37.47	0,38	5.33	0,13
3.63	0,13	2.62	0,08	39.2	0,38	5.33	0,13
4.42	0,13	2.62	0,08	40.64	0,38	5.33	0,13
5.23	0,13	2.62	0,08	43.82	0,38	5.33	0,13
6.02	0,13	2.62	0,08	45.2	0,38	5.33	0,13
7.59	0,13	2.62	0,08	46.99	0,38	5.33	0,13
9.19	0,13	2.62	0,08	50.17	0,46	5.33	0,13
10.2	0,13	2.62	0,08	53.34	0,46	5.33	0,13
10.77	0,13	2.62	0,08	56.52	0,46	5.33	0,13
12.37	0,13	2.62	0,08	59.69	0,46	5.33	0,13
13.94	0,18	2.62	0,08	62.84	0,51	5.33	0,13
14.7	0,23	2.62	0,08	66.04	0,51	5.33	0,13
14.8	0,23	2.62	0,08	69.22	0,51	5.33	0,13
15.54	0,23	2.62	0,08	72.39	0,51	5.33	0,13
16.2	0,23	2.62	0,08	75.59	0,61	5.33	0,13
17.12	0,23	2.62	0,08	78,74	0,61	5.33	0,13
18.72	0,23	2.62	0,08	81.92	0,61	5.33	0,13
20.29	0,25	2.62	0,08	85.09	0,61	5.33	0,13
21.89	0,25	2.62	0,08	88.27	0,61	5.33	0,13
23.47	0,25	2.62	0,08	91.44	0,71	5.33	0,13
25.07	0,25	2.62	0,08	94,62	0,71	5.33	0,13
26.64	0,25	2.62	0,08	97,79	0,71	5.33	0,13
28.24	0,25	2.62	0,08	100,97	0,71	5.33	0,13
29.82	0.3	2.62	0,08	104.14	0,71	5.33	0,13
31.42	0.3	2.62	0,08	107.32	0,76	5.33	0,13
32.99	0.3	2.62	0,08	110.49	0,76	5.33	0,13
34.59	0.3	2.62	0,08	113,67	0,76	5.33	0,13
36.17	0.3	2.62	0,08	116.84	0,76	5.33	0,13
37.77	0.3	2.62	0,08	120.02	0,76	5.33	0,13
39.34	0,38	2.62	0,08	123.19	0,76	5.33	0,13
40.94	0,38	2.62	0,08	126.37	0,94	5.33	0,13
42,52	0,38	2.62	0,08	129,54	0,94	5.33	0,13
44.12	0,38	2.62	0,08	132,72	0,94	5.33	0,13
45,69	0,38	2.62	0,08	135.89	0,94	5.33	0,13
47.29	0,38	2.62	0,08	139.07	0,94	5.33	0,13
48.9	0,43	2.62	0,08	142.24	0,94	5.33	0,13
50.47	0,43	2.62	0,08	145.42	0,94	5.33	0,13
52.07	0,43	2.62	0,08	148.49	0,94	5.33	0,13
53.64	0,43	2.62	0,08	151,77	0,94	5.33	0,13
55.25	0,43	2.62	0,08	158.12	1.02	5.33	0,13
56.82	0,43	2.62	0,08	164,47	1.02	5.33	0,13
58.42	0,51	2.62	0,08	170,82	1.02	5.33	0,13
59,99	0,51	2.62	0,08	177.17	1.02	5.33	0,13
61.6	0,51	2.62	0,08	183,52	1.14	5.33	0,13
63.17	0,51	2.62	0,08	189,87	1.14	5.33	0,13
64.77	0,51	2.62	0,08	196.22	1.14	5.33	0,13
66.34	0,51	2.62	0,08	202.57	1.14	5.33	0,13
67,95	0,56	2.62	0,08	208,92	1.27	5.33	0,13
69.52	0,56	2.62	0,08	215,27	1.27	5.33	0,13
71.12	0,56	2.62	0,08	221,62	1.27	5.33	0,13
72.69	0,56	2.62	0,08	227,97	1.27	5.33	0,13
75.87	0,61	2.62	0,08	234.32	1.4	5.33	0,13
82.22	0,61	2.62	0,08	240.67	1.4	5.33	0,13
88.57	0,61	2.62	0,08	247.02	1.4	5.33	0,13
94,92	0,71	2.62	0,08	253,37	1.4	5.33	0,13
101.27	0,71	2.62	0,08	266.07	1.52	5.33	0,13
107,62	0,76	2.62	0,08	278,77	1.52	5.33	0,13
113.97	0,76	2.62	0,08	291,47	1.65	5.33	0,13
120.32	0,76	2.62	0,08	304.17	1.65	5.33	0,13
126.67	0,89	2.62	0,08	329,57	1.65	5.33	0,13
133.02	0,89	2.62	0,08	354.97	1.78	5.33	0,13
139,37	0,89	2.62	0,08	380,37	1.78	5.33	0,13
145,72	0,89	2.62	0,08	405,26	1.91	5.33	0,13
152.07	0,89	2.62	0,08	430.66	2.03	5.33	0,13
158.42	1.02	2.62	0,08	456,06	2.15	5.33	0,13
164,77	1.02	2.62	0,08	481,41	2.25	5.33	0,13
171.12	1.02	2.62	0,08	506,81	2.41	5.33	0,13
177,47	1.02	2.62	0,08	532,21	2.41	5.33	0,13
183,82	1.14	2.62	0,08	557,61	2.54	5.33	0,13
190.17	1.14	2.62	0,08	582,68	2.67	5.33	0,13
196.52	1.14	2.62	0,08	608.08	2.79	5.33	0,13
202.87	1.14	2.62	0,08	633,48	2.92	5.33	0,13
209.22	1.27	2.62	0,08	658,88	3.05	5.33	0,13
215,57	1.27	2.62	0,08	113,67	0,84	6.99	0,15
221,92	1.27	2.62	0,08	116.84	0,84	6.99	0,15
228,27	1.27	2.62	0,08	120.02	0,84	6.99	0,15
234,62	1.4	2.62	0,08	123.19	0,84	6.99	0,15
240.97	1.4	2.62	0,08	126.37	0,94	6.99	0,15
247,32	1.4	2.62	0,08	129,54	0,94	6.99	0,15
4.34	0,13	3.53	0,1	132,72	0,94	6.99	0,15
5.94	0,13	3.53	0,1	135.89	0,94	6.99	0,15
7.52	0,13	3.53	0,1	139.07	0,94	6.99	0,15
9.12	0,13	3.53	0,1	142.24	0,94	6.99	0,15
10.69	0,13	3.53	0,1	145.42	0,94	6.99	0,15
12.29	0,13	3.53	0,1	148,59	0,94	6.99	0,15
13.87	0,18	3.53	0,1	151,77	0,94	6.99	0,15
15.47	0,23	3.53	0,1	158.12	1.02	6.99	0,15
17.04	0,23	3.53	0,1	160.5	1.02	6.99	0,15
18.2	0,25	3.53	0,1	1647.47	1.02	6.99	0,15
18.64	0,25	3.53	0,1	170,82	1.02	6.99	0,15
20.22	0,25	3.53	0,1	177.17	1.02	6.99	0,15
21.82	0,25	3.53	0,1	183,52	1.14	6.99	0,15
23.39	0,25	3.53	0,1	189,87	1.14	6.99	0,15
24.99	0,25	3.53	0,1	196.22	1.14	6.99	0,15
26.57	0,25	3.53	0,1	202.27	1.14	6.99	0,15
28.17	0.3	3.53	0,1	215,27	1.4	6.99	0,15
29.74	0.3	3.53	0,1	227,97	1.4	6.99	0,15
31.34	0.3	3.53	0,1	240.67	1.4	6.99	0,15
32.92	0.3	3.53	0,1	253,37	1.4	6.99	0,15
34.52	0.3	3.53	0,1	266.07	1.52	6.99	0,15
36.09	0.3	3.53	0,1	278,77	1.52	6.99	0,15
37.69	0,38	3.53	0,1	291,47	1.52	6.99	0,15
40.87	0,38	3.53	0,1	304.17	1.52	6.99	0,15
44.04	0,38	3.53	0,1	316,87	1.52	6.99	0,15
47.22	0,46	3.53	0,1	329,57	1.52	6.99	0,15
50.39	0,46	3.53	0,1	342,27	1.79	6.99	0,15
53.57	0,46	3.53	0,1	354.97	1.79	6.99	0,15
56,74	0,51	3.53	0,1	367,67	1.79	6.99	0,15
59.92	0,51	3.53	0,1	380,37	1.79	6.99	0,15
63.09	0,51	3.53	0,1	393,07	1.79	6.99	0,15
66.27	0,51	3.53	0,1	405,26	1.9	6.99	0,15
69.44	0,61	3.53	0,1	417,96	1.9	6.99	0,15
72,62	0,61	3.53	0,1	430.66	2.05	6.99	0,15
75.79	0,61	3.53	0,1	443,36	2.15	6.99	0,15
78.97	0,61	3.53	0,1	456,06	2.15	6.99	0,15
82.14	0,61	3.53	0,1	468,76	2.15	6.99	0,15
85.32	0,61	3.53	0,1	481,46	2.29	6.99	0,15
88.49	0,61	3.53	0,1	494,16	2.29	6.99	0,15
91.67	0,71	3.53	0,1	506,86	2.41	6.99	0,15
94.84	0,71	3.53	0,1	532,26	2.41	6.99	0,15
98.02	0,71	3.53	0,1	557,66	2.55	6.99	0,15
101.19	0,71	3.53	0,1	582,68	2.65	6.99	0,15
104,37	0,71	3.53	0,1	608.08	2.8	6.99	0,15
107.54	0,76	3.53	0,1	633,48	2.9	6.99	0,15
110,72	0,76	3.53	0,1	658,87	3.05	6.99	0,15

* Papildu specifikācijas pēc pieprasījuma, mēs piegādājam arī virpošanas produktus vai pusfabrikātus.
